「Time dependence of the discharge of S-Battery with VAIO505G」
VAIO505G使用時でのS型バッテリーによる放電の時間依存性
バッテリーでのVAIO使用時間は、状況にも依るが、
S-Batteryで約1時間20分程度である。
APMを有効にしていれば、バッテリーの消費具合を、
パーセンテージで知ることが出来る。
今回、ほぼ一定した使用状態を保ったまま、
APMが示すバッテリーの減少傾向を時間的に測定した結果を報告する。
実験１、バッテリー放電実験
測定機器
VAIO 505G (memory 64Mb）
VAIO専用リチャージブルバッテリーパックS型(PCGA-BP51)
PCMCIA EtherCard PCC-T
BIOS条件
5分でCPUサイクリング
10分でサスペンド
測定条件
kterm*2、mule、Netscapeを立ち上げて、主に端末的に使う。
意図的なサスペンドは行わない。
測定方法
ACPower-Plugを抜いた後、およそ20秒毎にAPMの出力先である /proc/apm にアクセスし、その時間とバッテリーの残り容量の情報を得る。使ったスクリプトはここ。
測定結果

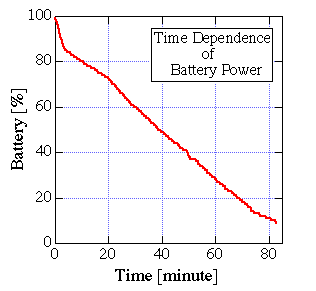

グラフ１ グラフ１： ここではバッテリー駆動に入った時を0分として、本体がハイバネーションに入りかける容量の9%になるまでのバッテリーの時間変化（横軸の単位は分）を表している。
目立つ特徴は、放電の始めと終りの部分とで若干の乱れがあるものの、全体的には非常にきれいな線形を保っていることである。しかし、バッテリー駆動開始５分程度で一気に１００%が８５%まで値が下がってしまうのは、バッテリーの特性であろうが、少し残念だ。

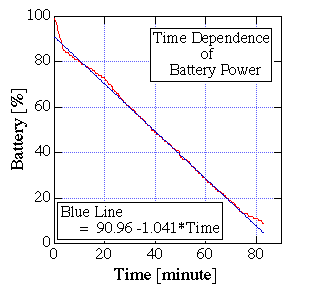

グラフ２ グラフ２： この図では、変化が一定であるグラフ１の中間部分に対して直線でFittingを行い、その結果を重ねて描いている。青で描かれたラインがFittingの結果であり、そのパラメータも載せてある。
考察
グラフ２の結果から、グラフの傾きはほぼ１：１になっており、このことから、「APMの示すバッテリー容量１%は、ほぼ１分の駆動に換算できる」ことがわかる。
したがって、APMのパーセンテージはほぼそのまま分に直せる。ただ、その傾向が顕著なのは明らかにバッテリー容量の８０%程度以下の領域であり、それ以上の領域については、ふらつきが観測された。さらに１０%を下回る領域では、BIOSがバッテリーの警告を発し続けており、いつハイバネーションを起こすか分からないので、この時点では速やかにPower Plugをさすか、サスペンドに移行すべきである。
したがって、実際使える時間は、８０分程度となるのである。
実験２、バッテリー充電実験
実験機器、BIOS条件、実験条件は同じ。
実験方法
バッテリー容量が１１%程度の時からAC-Power Plugを差し込み、使用状況をそれほど変化させずに充電させつつ、使用した。２０秒毎にデータを取る条件等は実験１に準じる。

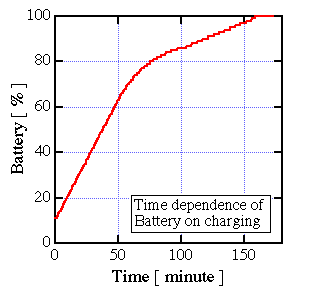

グラフ３
グラフ３ ：上記条件にて、得られたバッテリーの充電量の時間変化を示す。 約８０%程度まではきれいな直線を描いているが、そののち１００%まではまた異なる傾きの直線を描く。

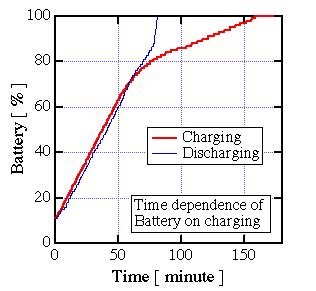

グラフ４
グラフ４ ：グラフ２に、実験１で得られたバッテリー放電のグラフ１を時間軸を逆転させて原点をそろえた後、重ね書き（青いライン）してある。
考察
グラフ３から、充電において、１００%に達するには約１６０分かかることがわかる。だが８０%までなら、ほぼ７０分で済んでいる。これは、放電時間とほぼ等しい。
面白いのがグラフ４である。これを見ると良く分かることであるが、バッテリー容量１０%以上から８０%程度の部分は、充電も放電も見事な程、同じ傾きの直線である。これはただの偶然なのだろうが、結構不思議な感じがする。
まとめ
充電の効率と言う意味では、８０%まで充電<---->１０%まで放電を繰り返すのがもっとも良い。ただ、実際問題としては効率よりも、絶対値、すなわち実際の時間が長いほうが良いわけで、結局は３時間弱の充電で１００%にしてから使うのがベターと言うことになる。
しかし、８５%以上の充電にはかなり時間がかかる(およそ１時間)ため、急ぎの時はせいぜい１時間で十分である。更に１時間半かけて充電しても、放電時１００%から８５%になるのに、せいぜい５分しかもたないことが確実だからだ。また、このバッテリー領域で具体的にグラフの傾きから、どの程度違いがあるかを計算すると、
放電：100%->85%では、80%以下の時より約3.7倍早く放電、
充電：85%->100%では、80%以下の時より約4.3倍遅く充電、
という結果となる。
感想
いやあ、やっぱり電池と言うのは誰かさんのように、熱しやすく醒めやすい、じゃなくて、放電しやすく、充電しにくい部分があるわけですね。
これはもう、充電可能なバッテリーの仕様というか、宿命というか、
当り前ですが、VAIOに限らないですね。
そこを活用するか、切り捨てるかは各人の状況と思惑によるわけ。でも、いざ使ってみると、１時間２０分は結構短い。
かといって、L型バッテリーもあるけれど高いしね。
それより、ハードディスクが・・・・（話がずれてる！）。
